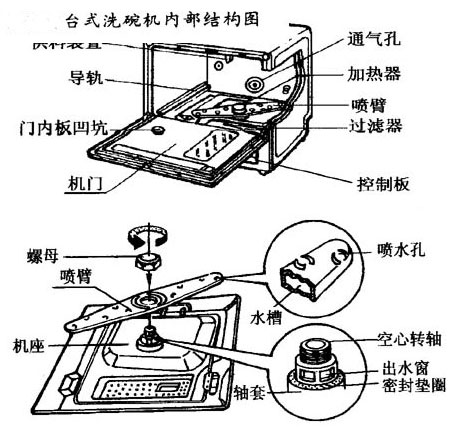

家用臺式洗碗機結構如圖1所示。它主要由箱體、控制機構、加熱器、碗籃、洗滌裝置、漂洗劑供料裝置、進水及排污裝置和門控開關等組成。其箱體內膽采用不銹鋼薄板制成，外殼采用冷軋薄鋼板，表面噴涂潔白防銹漆，外觀美觀豪華。機門設在機殼正面，上方設有暗藏式門扣，關上機門，門控開關觸片受壓閉合，電源接通，打開機門后，電源自動切斷。

　　機門下方為控制機構，控制板右側設有三擋水溫選擇開關。洗滌時可根據餐具數量和臟污程度進行選擇。其中65 °C擋為熱水“強洗”，適應于數量多而又臟的餐具；55° C擋為“普通洗”擋，是平時使用頻繁的一擋；常溫擋為“簡易洗”，適應于少量餐具的洗滌。
　　洗碗機控制板左側為程序控制器，它是洗碗機控制裝置的核心部件，為電機凸輪式結構，以微型同步電機為動力，經多級減速齒輪傳動，驅動多組不同功能的凸輪，使程控器內部開關觸點按程序設定要求依次閉合或斷開。當順時針旋動程控器旋鈕至“開”時，指示燈亮，表明洗碗機開始進入工作狀態，這時洗碗機依照預先設定的程序按照洗凈→漂清1→漂清2→漂清3→洗清步驟自動完成清洗工作。
　　家用臺式洗碗機的洗滌裝置由旋轉噴臂、進水電磁閥、清洗泵（電機）、排水泵電機以及高低水位控制器等構成。其中清洗泵和旋轉噴臂是洗滌裝置的核心部件。清洗泵安裝在機座底部，由單相電容起動式電機與葉輪泵組成。電機直接驅動葉輪泵，把水進行加壓，然后通過噴臂的噴水孔噴出。噴臂被安裝在機座上面，它采用高強度ABS塑料注成扁條狀，噴臂內設有貯水槽，槽面上共設有9個互成一定角度的錐形噴水孔，一端為4個，另一端為5個，結構如圖2所示。水被清洗泵加壓后從噴臂噴出，由于噴臂受到水的反力矩的作用，使噴臂連同軸套一起統空心軸轉動，噴臂便從三維方向噴出具有一定壓力的熱水流，對餐具進行噴射沖洗。加溫后的水加速了餐具上油膩的脫落，污水經過濾器后由排水泵排出機外。
　　加熱器采用不銹鋼“凸”字形管狀電熱元件，它安裝在機座面上并直接與水接觸加熱，故熱效率高。
